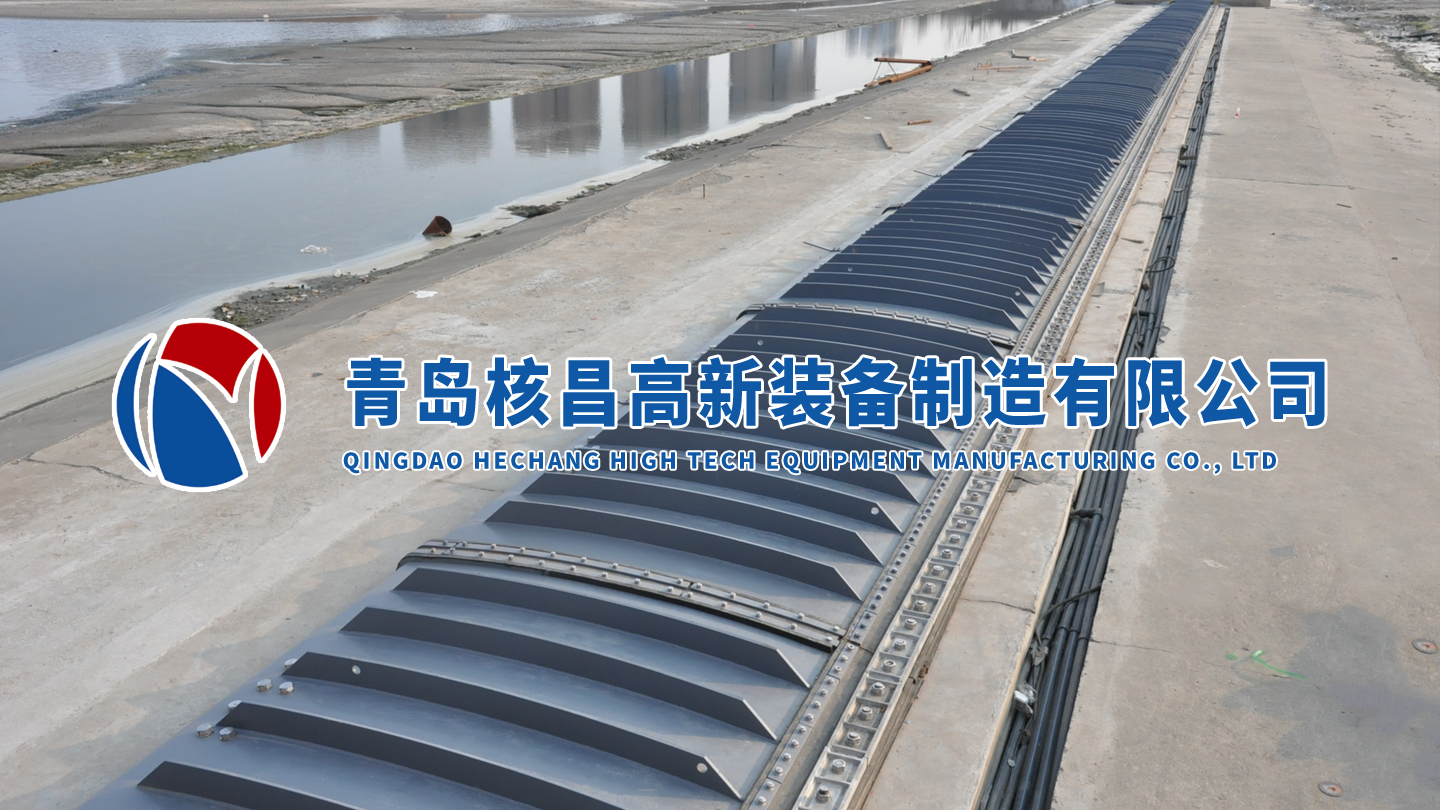

盾形闸板作为工程挡水及泄洪功能的核心构件，其质量直接关系到水利工程的安全稳定运行。决定其质量的关键因素包括钢材选择、切割、焊接加工工艺及装备、表面防腐处理等综合因素。为确保盾形闸板的安全使用，本文件从材料选用、性能标准、技术参数、生产工艺及质量保障措施等方面，对盾形闸板的设计制造及技术要求进行详细阐述.

一、性能要求

1. 规格参数：盾形闸板的规格为 9960mm × 2900mm × 16mm，这一尺寸设计是根据工程挡水及泄洪的实际需求确定的，能够满足相应的水利工程场景应用。
2. 材质标准：闸板采用 Q345D 钢材，该材质是经过严格筛选确定的，符合工程对闸板强度、韧性等多方面的要求。
3. 防腐处理：防腐工艺采用热喷锌外加封闭漆和面漆的多层防护体系。首先对盾板表面进行喷砂除锈，达到 Sa2.5 级标准；热喷锌厚度需大于 120μm，环氧富锌底漆（含锌≥60%）厚度≥60μm，环氧云铁中间漆≥80μm，氯化橡胶面漆≥80μm。所有防腐环节均严格按照《SL105-2007 水工金属结构防腐蚀规范》执行，且要求附着力≥6MPa，外观颜色为银灰色。
4. 机械性能指标：屈服强度≥335MPa，拉伸强度在 450-630MPa 之间，伸长率≥17%，冲击吸收能量≥34，这些指标确保了闸板在各种工况下能够承受相应的荷载和冲击。
5. 使用年限：盾形闸板的设计使用年限为 30 年，这一期限是综合考虑材料性能、防腐效果及工程实际需求等因素确定的。

二、盾体结构和材料选择

1. 盾形门板组成

· 门叶采用 Q345D 材质，保证了门板的整体强度和稳定性。

· 基础铰链装置中的基础软连接采用 EPDM 高强防脱型橡皮软连接，基础软连接压板为 Q345D 钢板，确保了铰链装置的灵活性和连接强度。
· 止水系统中，侧止水采用 L 型橡皮水封，盾板间止水采用防脱型橡皮水封，止水紧固件为不锈钢螺栓，有效保障了闸板的止水效果，防止渗漏。

2. 材料选择标准

· 本次项目采购的所有材料，其品种、规格和总数量均严格按照设计图纸规定执行。材料的机械性能和化学成分必须符合中华人民共和国国家颁发的标准规定，且在安装前需向采购人出示出厂合格证明。
· 门叶材料选用 Q345D，供货厂家为宝钢集团有限公司，从源头保证材料质量。该材料性能执行 GB/T1591-2008 标准要求，综合力学性能良好，低温性能优越，塑性和焊接性佳，能够适应水利工程的复杂环境。
· 焊接材料选用 E43 型焊条，其性能执行 GB5117、GB5118、GB981、GB984 或 GB983 的有关规定，且必须具备产品质量合格证，焊条的储存与保管遵照标准 JB3223 的规定执行，确保焊接质量稳定可靠。

三、质量保证措施

1. 严格选用优质材料，以高品质材料为基础，保障盾形闸板的一流品质。

2. 强化材料进场检验环节，确保材料性能符合施工图纸规定，其机械性能和化学成分符合现行国家标准和行业标准，并具有出厂合格证；对于无出厂合格证、标号不清、数据不全或对数据有疑问的材料，一律不得使用，只有检验合格后方可投入使用；同时，钢板的表面缺陷若超过 GB3274-82 中的规定，也不得用于本产品。

3.合理保管和使用入库材料，对材料进行合理分类堆放，搁置稳妥，防止变形和损伤；挂牌注明品种、规格和批号，便于管理和追溯；将材料存放在干燥通风的仓库内，注意防止锈蚀和污染，确保材料在使用前保持良好状态。
